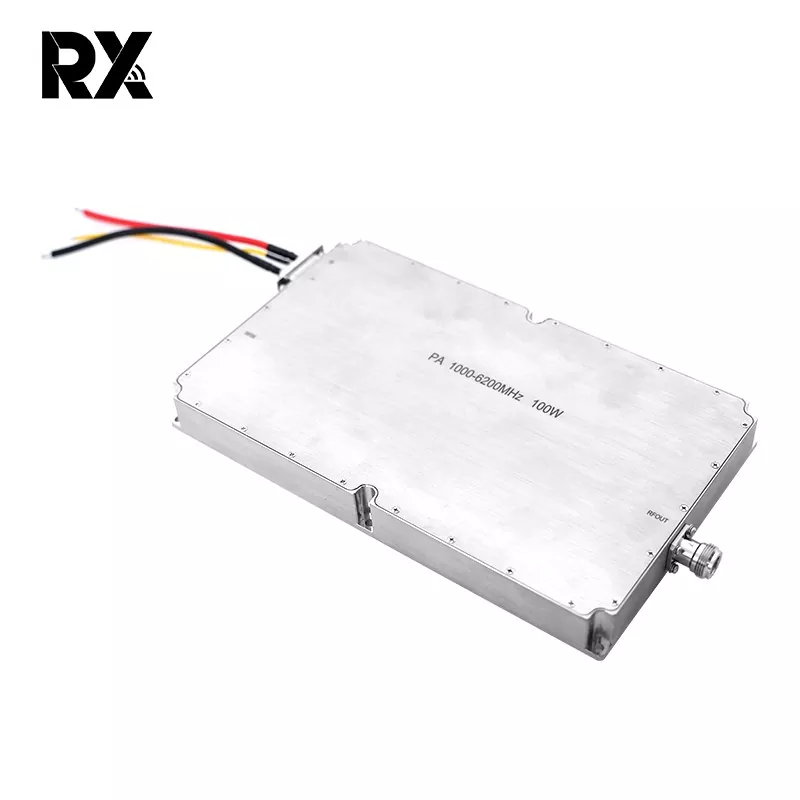

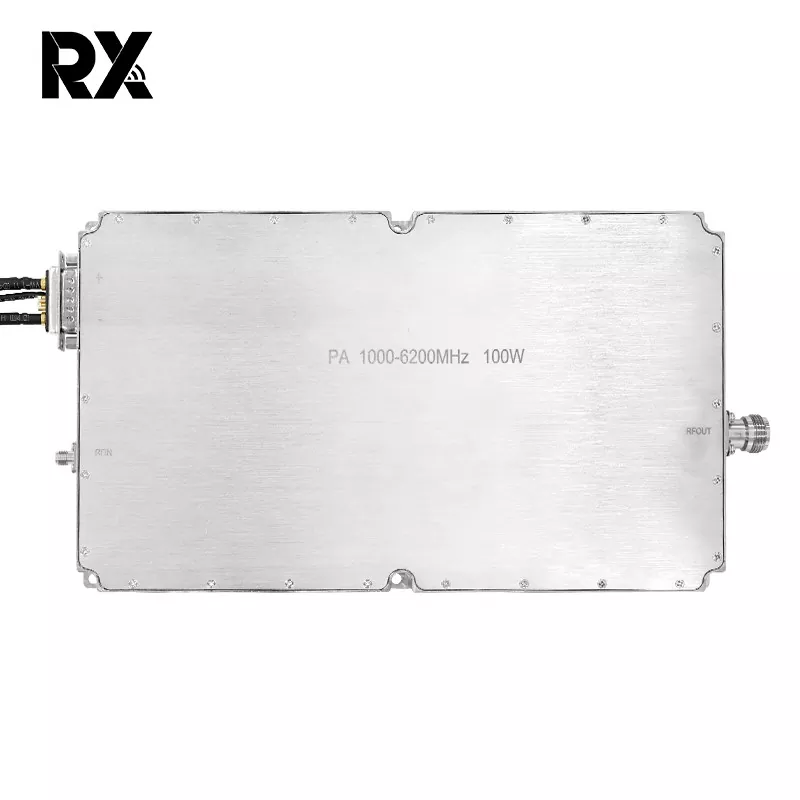

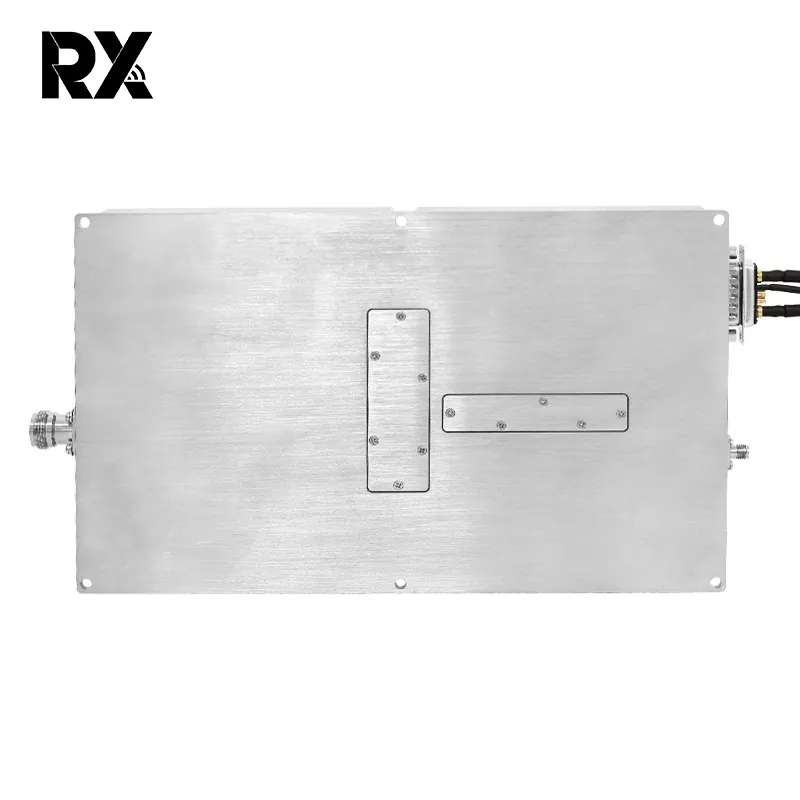

Aimplitheoir Cumhachta 100W Ard-Bhanda 1000-6000MHz

Is modúl RF é Amplifier Cumhachta 100W Ultra-Wideband 1000-6000MHz. Is féidir le modúl aonair 1-6 GHz a chlúdach, rud a chuirfeadh deireadh leis an ngá atá le ciorcaid aistrithe ilbhanda traidisiúnta, rud a laghdóidh go mór méid agus castacht an chórais. Oiriúnach do chásanna a bhaineann le aclaíocht minicíochta, hoping minicíochta, nó trasnaíocht leathanbhanda.

Seol Fiosrúchán

Cur síos ar an Táirge

Aimplitheoir Cumhachta 100W Ard-Bhanda 1000-6000MHz

Úsáideann an modúl seo teicneolaíocht GaN, ag baint amach 30% níos lú diomailt teasa ná LDMOS ag an chumhacht 100W comhionann, ag baint amach fíor-chumhacht ard agus diomailt teasa íseal, rud a leathnaíonn saolré an mhodúil. Ina theannta sin, tá cosaint teochta, cosaint ualaigh, cosaint overvoltage, agus cosaint overdrive curtha againn leis an mbord ciorcad, rud a chuir deireadh leis an ngá atá le feidhmeanna cosanta seachtracha agus ag méadú go mór ar éifeachtacht oibriúcháin.

Murab ionann agus minicíochtaí caolbhanda traidisiúnta, éilíonn ultra-leathanbhanda (1000-6000MHz) caighdeáin cháilíochta teicniúla agus comhpháirteanna níos airde chun a saintréithe ultra-leathanbhanda, ardchumhachta, ard-iontaofachta a bhaint amach. Tá feidhmíocht den scoth léirithe ag aimplitheoir cumhachta Ultra-Wideband 1000-6000MHz 100W i gcumarsáid il-bhanna nua-aimseartha, tástáil EMC, cogaíocht leictreonach, agus córais frith-drone.

Sonraíocht Aimplitheoir Cumhachta 1000-6200MHz100W (TC = 25 ℃)

Níl.	Cur síos	Siombail	Min	Clóscríobh		uas	Aonad	Athmharc
1.	Minicíocht Oibriúcháin	BW	1000			6200	MHz
2.	Cumhacht Ionchuir	Bioráin		2			dBm
3 .	Cumhacht Aschuir CW	Psat	50.5	51		52.5	dBm	Tonn Leanúnach
4.	Gnóthachan Cumhachta	Gp	48.5	49		50.5	dBm	@ PIN=2 dBm
5.	Maoile Gnóthachan Cumhachta	△ Gp		±1.5			dB	@ PIN=2 dBm
6.	Caillteanas Tuairisceán Ionchur	S11		-15			dB
7.	Voltas Oibriúcháin	Vdc	28	28		32	V
8.	Tomhaltas Reatha	A		17		21.5	A	@Pout=110~180W
9.	Ionchur nascóirí RF		SMA, Mná

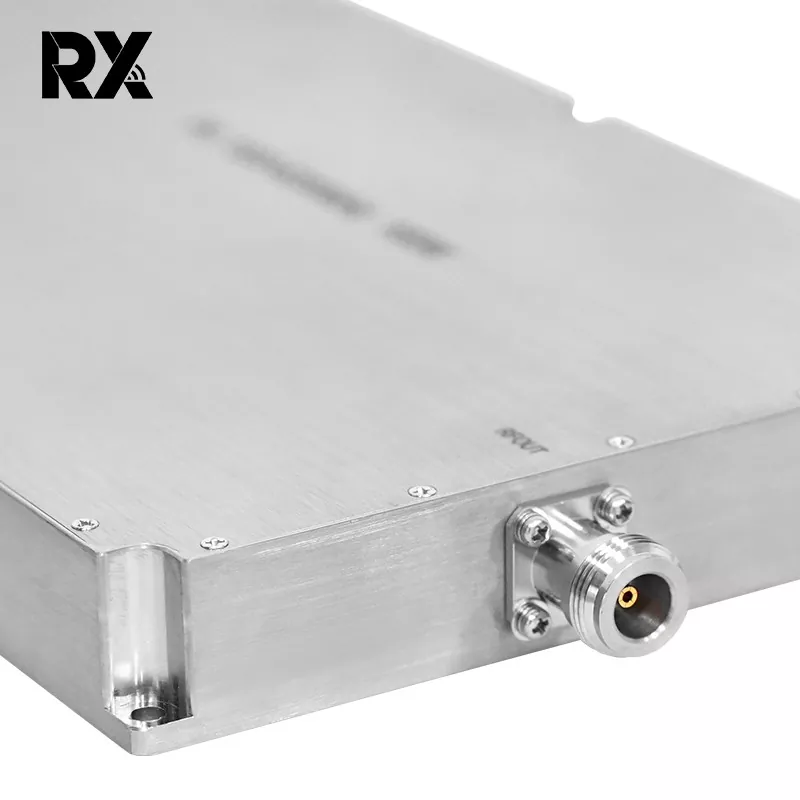

10.	Aschur Cónascaire RF		N, Mná
11.	Meáchan			1.9		2	Kg
12.	Fad * Leithead * Airde		25015025			mm
13.	Cumhacht uasta ionchuir	PinMax	≤10			dBm

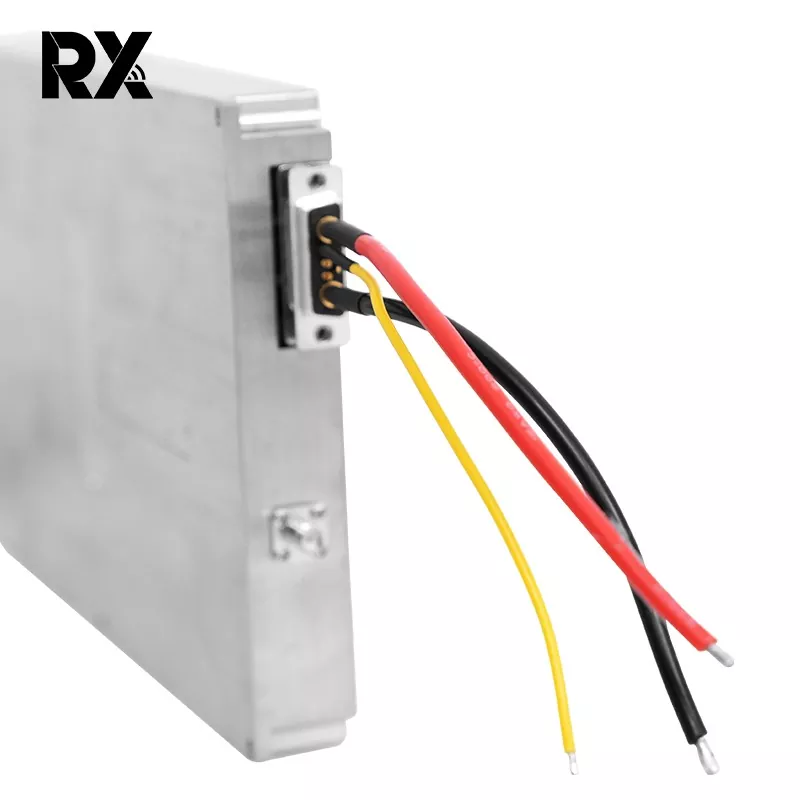

14.	Sainmhíniú ar Chomhéadain (7W2 Mná)	VDD	A1		28Vdc
		GND	A2		Talamh
		Cosaint overcurrent	2		Gnáthoibríocht: 0V Cosaint forshrutha: + 5V			Cosaint forshrutha@25A
		Cosaint ró-teocht	2		Gnáthoibríocht: 0V Cosaint ró-teocht: + 5V			Ró-teocht
		Cumasaigh	3		5V~Vdd:AR 0V: OFF			cosaint @ 100 ℃
		GND	4		Talamh
		Stáit	5		Gnáthoibríocht: 0V Cosaint an stáit:+5V
