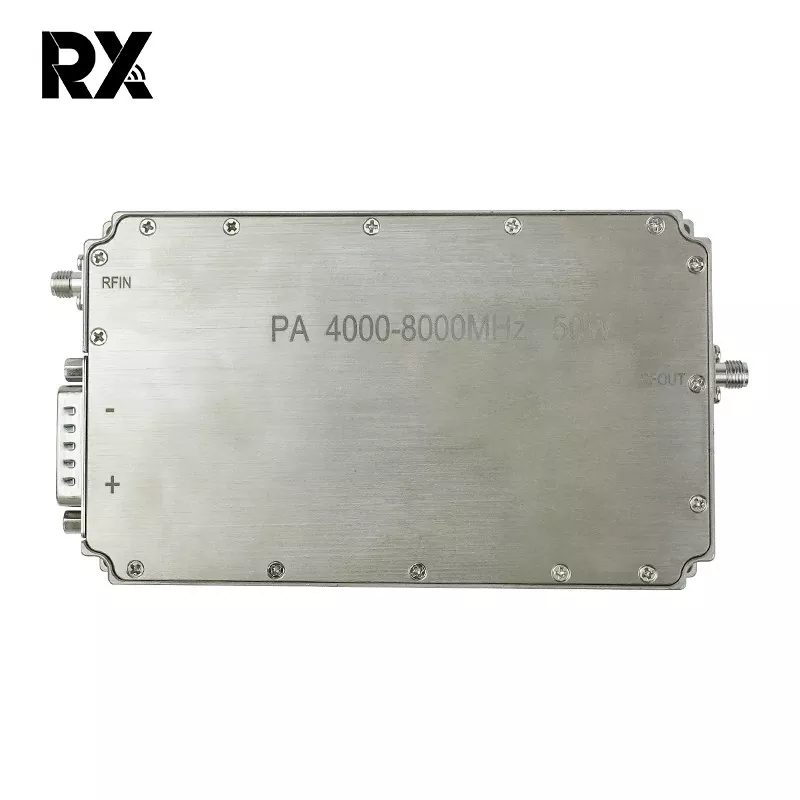

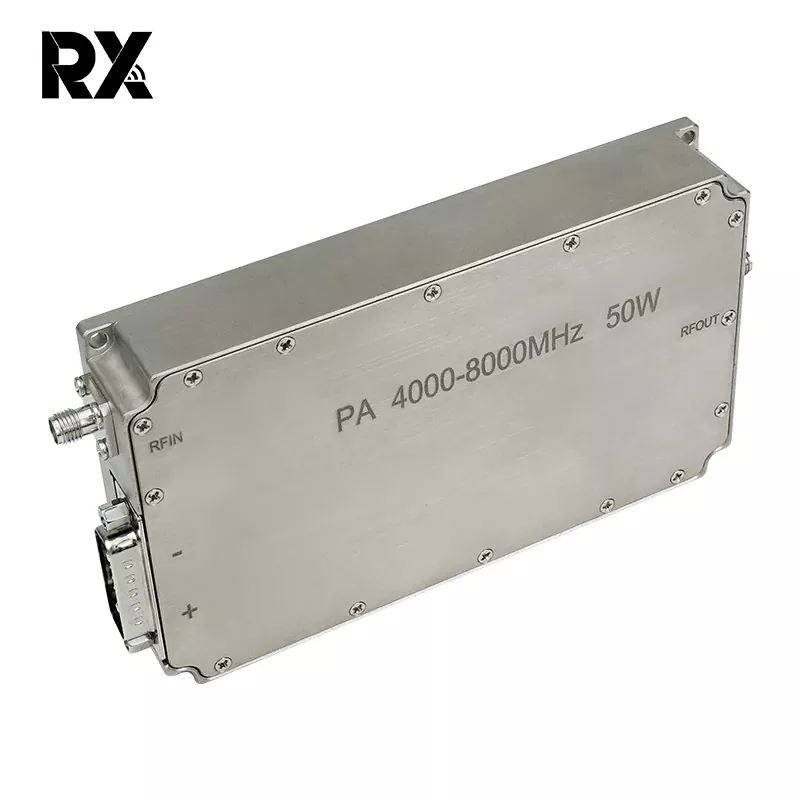

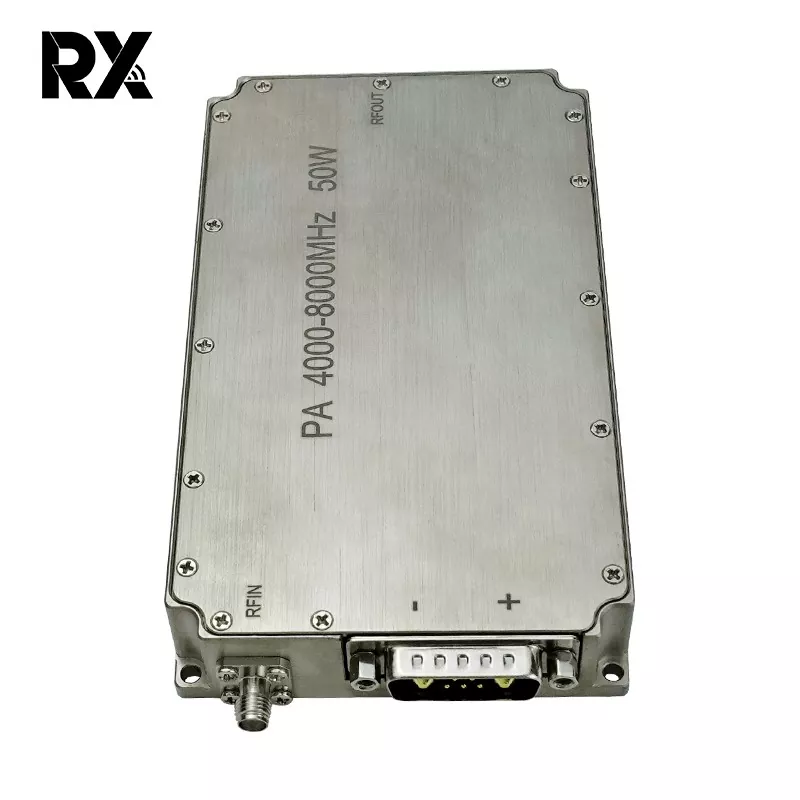

Córas RF Amplifier Cumhachta Ultra-Wideband C-Band 4-8 GHz 50W

Is modúl RF ardfheidhmíochta é an t-aimplitheoir cumhachta leathanbhanda 50W seo atá deartha le haghaidh feidhmchláir a éilíonn cumhacht aschuir láidir ar fud an raon minicíochta 4GHz go 8GHz. Trí úsáid a bhaint as teicneolaíocht chun cinn GaN (Gallium Nitride), seachadann sé dlús ardchumhachta, éifeachtacht den scoth, agus líneacht iontaofa thar bandaleithead mheandarach leathan. Déantar an t-aimplitheoir a innealtóireacht le haghaidh cobhsaíochta, marthanachta, agus feidhmíocht chomhsheasmhach i dtimpeallachtaí éilitheacha.

Seol Fiosrúchán

Cur síos ar an Táirge

Príomhghnéithe

Feidhmíocht Leathanbhanda: Feidhmíonn sé gan uaim ar fud an speictrim iomlán 4GHz go 8GHz (C-Band) gan gá le hathrú banna.

Cumhacht Aschuir Ard: Seachadann sé cumhacht aschurtha sáithithe tipiciúil de 50 Watts (47dBm) trasna an bhanda.

Gnóthachan Ard: Tá gnóthachan comhartha beag tipiciúil de 50dB (íosmhéid) i gceist leis, ag cinntiú aimpliú comhartha éifeachtach ó fhoinsí ísealchumhachta.

Maolas Gnóthachan Sármhaith: Coinníonn Maoile gnóthachain níos fearr de ghnáth ±1.5dB thar an raon minicíochta iomlán le haghaidh feidhmíochta aonfhoirmeach.

Ard-Éifeachtúlacht: Ionchorpraíonn sé dearadh ard-éifeachtúlachta, ag baint amach de ghnáth 30% Éifeachtúlacht Chumhachta (PAE), ag laghdú ualach teirmeach agus tomhaltas cumhachta DC.

Feidhmíocht Líneach Láidir: Cuireann sé pointe comhbhrú 1dB ard (OP1dB) ar fáil de ghnáth > 47dBm, ag tacú le aimpliú líneach agus sáithithe le haghaidh scéimeanna modhnúcháin éagsúla.

Cosaint & Rialú Comhtháite: Áirítear gnéithe sábháilteachta cuimsitheacha: Cosaint Voltais Droim ar ais, Múchadh Thar-Teocht, agus Cosaint Forualach Aschuir / VSWR. Comhéadan caighdeánach analógach le haghaidh rialú claonta, cumasú / díchumasú (TTL), agus monatóireacht ar stádas.

Bainistíocht Teirmeach: Deartha le córas fuaraithe bonnphláta éifeachtach chun oibriú iontaofa a chinntiú faoi choinníollacha ualaigh iomlána. Raon teochta cás oibriúcháin: -40 ° C go + 85 ° C.

Tógáil Ghairbh: Lonnaithe i bpacáiste miotail láidir, séalaithe go heirméiteach le haghaidh sciath níos fearr agus athléimneacht comhshaoil, atá oiriúnach d'fheidhmeanna míleata, aeraspáis agus tionsclaíocha.

Níl.	Cur síos	Siombail	Min	Clóscríobh	uas	Aonad	Athmharc
1.	Minicíocht Oibriúcháin	BW	4000		8000	MHz
2.	Cumhacht Ionchuir	Bioráin		0		dBm
3 .	Cumhacht Aschuir CW	Psat	47	48.5	49.5	dBm	Tonn Leanúnach
4.	Gnóthachan Cumhachta	Gp	47		49.5	dBm	@ PIN=0 dBm
5.	Maoile Gnóthachan Cumhachta	△ Gp		±1.5		dB	@ PIN=0 dBm
6.	Gnóthachan Comhartha beag	G	49	50.5	52	dB	@pin=-5dBm
7.	Maolas Comhartha Beaga	△G		±2		dB	@pin=-5dBm
8.	Caillteanas Tuairisceán Ionchur	S11		-15		dB
9.	Voltas Oibriúcháin	Vdc	28	28	32	V
10.	Tomhaltas Reatha	A		6	8	A	@Pout=50~90W
11.	Teocht Oibre		-40 ℃ ~ + 50 ℃
12.	Ionchur nascóirí RF		SMA, Mná
13.	Aschur Cónascaire RF		SMA, Mná
14.	Meáchan			0.439	0.50	Kg
15.	Fad * Leithead * Airde		1348022			mm
16.	Cumhacht Ionchuir	PinMax	-5		5	dBm

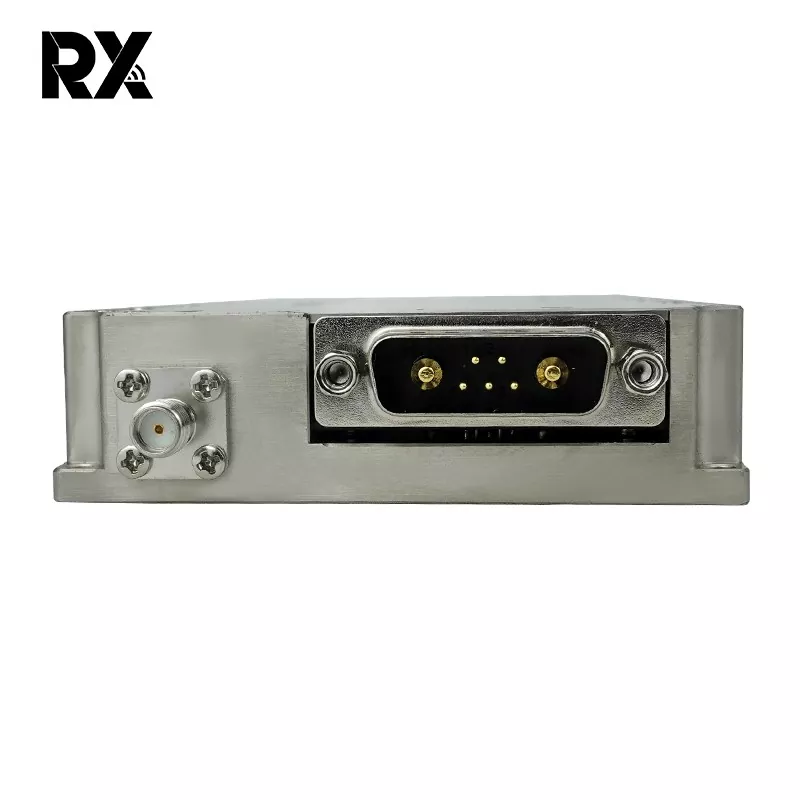

17.	Sainmhíniú ar Chomhéadain (7W2 Mná)	VDD	A1	Talamh
		GND	A2	28Vdc
		Sliocht Reatha	1	Voltas analógach i gcoibhneas le sruth an Mhodúil@100mV/A
		Sense Temp	2	Voltas analógach i gcoibhneas le Teocht an Mhodúil @ 10mV / ℃
		Cumasaigh	3	Cumasaigh Aimplitheoir			Aimplitheoir Cumasaigh: Loighic TTL Ard (3.3V) （Tarraingthe go hinmheánach-Íseal）
		GND	4	Talamh
	Toise foriomlán	Nóta: 1, Is le haghaidh tagartha amháin na toisí foriomlána； 2 、 Is féidir an méid a mhéadú nó a laghdú go cuí de réir riachtanais an chustaiméara ； 3 、 Is féidir suíomhanna an chomhéadain ionchuir, an chomhéadan aschuir agus an comhéadan soláthair cumhachta a athrú de réir riachtanais iarbhír na gcustaiméirí；
